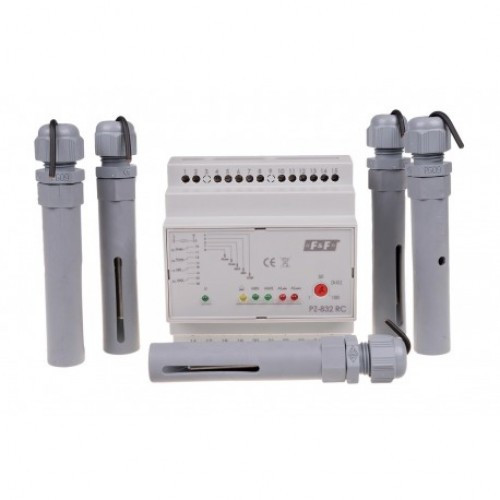

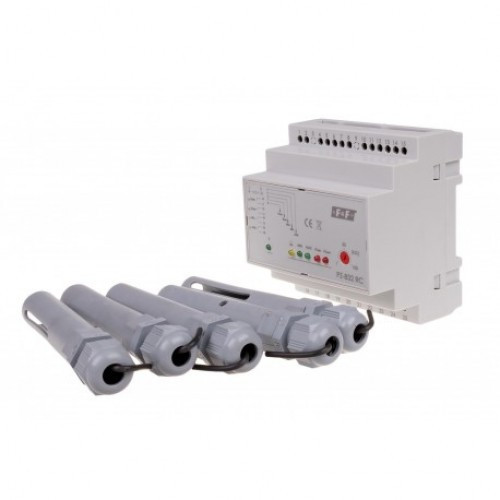

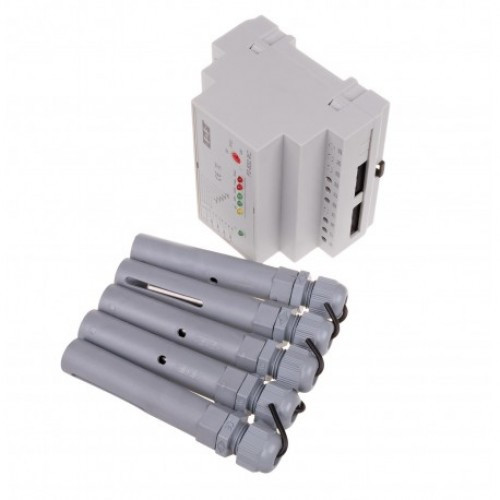

еле контролю рівня рідини PZ-832 RC призначене для виявлення наявності електропровідної рідини на заданому рівні за допомогою вмонтованих електродів.
Принцип роботи: пристрій підтримує рівень рідини в межах заданих значень. Якщо рівень опуститься нижче електрода МІН (розімкнення МІН і ЗАГ) — реле МІН перемикається в положення 17-16, активуючи режим наповнення. Контакт МАКС при цьому залишається у положенні 21-22.
Коли рідина досягає електрода МАКС (МАКС і ЗАГ замикаються) — реле МІН повертається в положення 17-18, що означає осушення, а контакт МАКС перемикається в 21-20.
Аварійні сигнали:
Сигн. МІН (сухий хід): якщо рівень падає до критично низького значення (розімкнення Сигн. МІН і ЗАГ), реле перемикається у 12-11.
Сигн. МАКС (переповнення): при досягненні критичного максимуму (замикання Сигн. МАКС і ЗАГ) — контакт переходить у 15-14.
