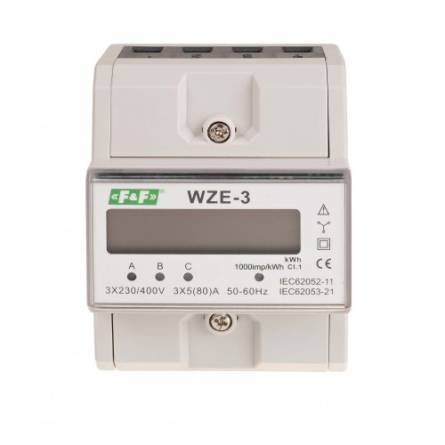

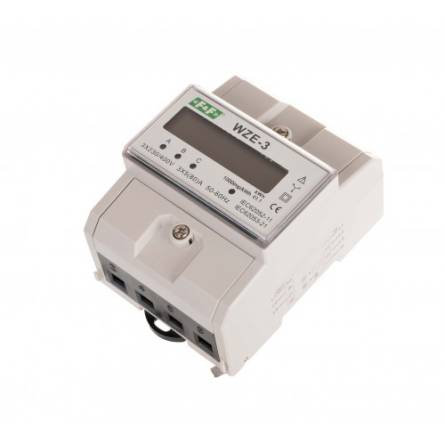

Трехфазный счетчик электроэнергии. Ток 80А. WZE-3 – статический (электронный) счетчик электроэнергии трехфазного переменного тока в сети.
Действие Специальная электронная система под влиянием протекающего тока и приложенного напряжения в каждой фазе генерирует импульсы в количестве, пропорциональном потребляемой электроэнергии в этой фазе. Потребление энергии в фазе отображается миганием соответствующего светодиода (L1, L2, L3). Сумма импульсов от трех фаз, сигнализируемая мерцанием светодиода (800 импульсов/кВт·ч), превращается в энергию, потребляемую всей трехфазной системой, и ее значение отображается сегментным ЖК-дисплеем. Десятичные знаки являются сотыми (0,01 кВт-ч = 10 Вт-ч).
Внимание! Счетчик имеет импульсный выход SO+ – SO-. Это позволяет подключить другое импульсное устройство (SO), которое считывает импульсы, генерируемые счетчиком. Для корректной работы счетчика не требуется подключение дополнительного устройства. Счетчик имеет возможность опломбировать крышки входных и выходных клемм, предотвращая обход счетчика.
