НГ: силовой медный кабель с изоляцией каждой жилы и в оболочке из поливинилхлорида, не поддерживающего горение.
НГД: силовой медный кабель с изоляцией каждой жилы и в оболочке из поливинилхлорида, не поддерживает горение, с низким дымовыделения в случае пожаров.

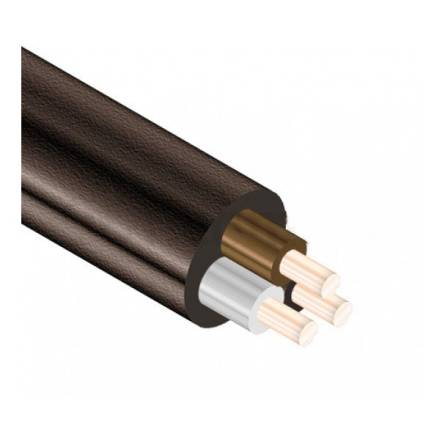

Элементы конструкции:
Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
• однопроволочная (класс 1) сечением 1,5–50 кв. мм – «ож»,
• многопроволочная (класс 2) сечением 50–240 кв. мм;
Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
• цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки);
Оболочка из ПВХ пластиката.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
для прокладки в пожароопасных помещениях;
для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
